Biplan e Monoplan
I tegoli Biplan e Monoplan si utilizzano per solai portanti e coperture. Sono elementi in C.A.P. a sezione costante caratteriszzata da una soletta inferiore, una soletta superiore (Biplan), una nervatura centrale e una larghezza di 125 cm.

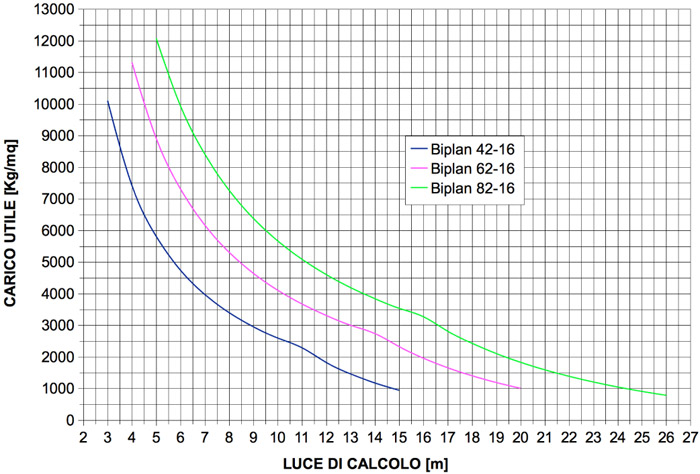

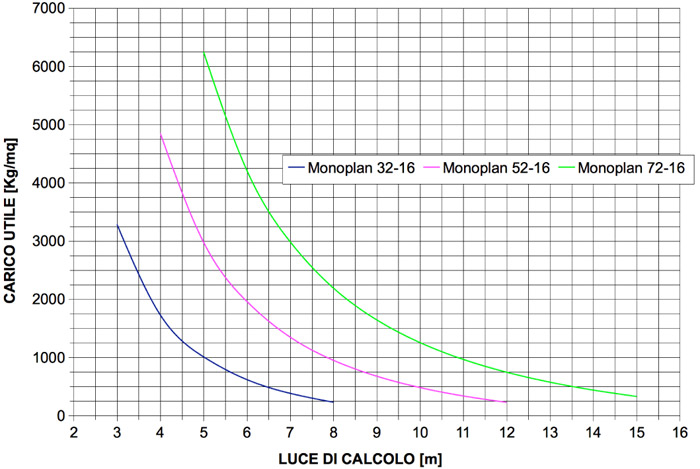

La particolare versatilità di questi elementi permette di rispettare la maglia strutturale progettata con altezze variabili da 42 - 62 e 82 cm (Biplan) e da 32 - 52 e 72 cm (Monoplan), raggiungono luci notevoli con ottime resistenze al fuoco (fino a R 240).

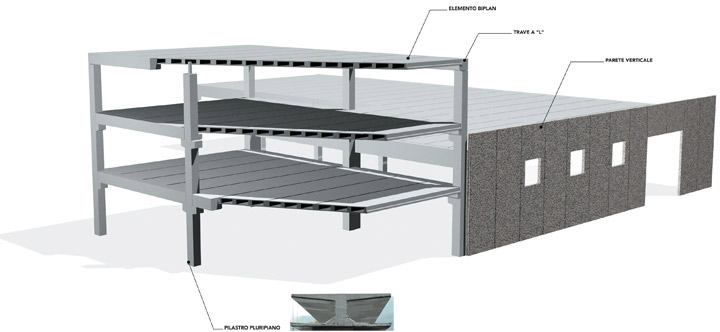

Per la realizzazione di coperture piane i tegoli vengono accostati tra loro e coperti con manto impermeabile previa interposizione di uno strato coibente. L’illuminazione può essere ottenuta distanziando i tegoli o ricavando lucernari tra le nervature degli stessi. Nella realizzazione di solai portanti è previsto un getto in opera di adeguato spessore reso collaborante con i prefabbricati. Il sovraccarico può raggiungere 5000 daN/mq.
MONOPLAN 32
![](https://www.ledile.com/files/File/monoplan/mono52.jpg)
MONOPLAN 52
![](https://www.ledile.com/files/File/monoplan/mono52b.jpg)
MONOPLAN 72
![](https://www.ledile.com/files/File/monoplan/mono72.jpg)
BIPLAN 42
![](https://www.ledile.com/files/File/monoplan/bi_42.jpg)
BIPLAN 62
![](https://www.ledile.com/files/File/monoplan/bi_62.jpg)
BIPLAN 82
![](https://www.ledile.com/files/File/monoplan/bi_82.jpg)

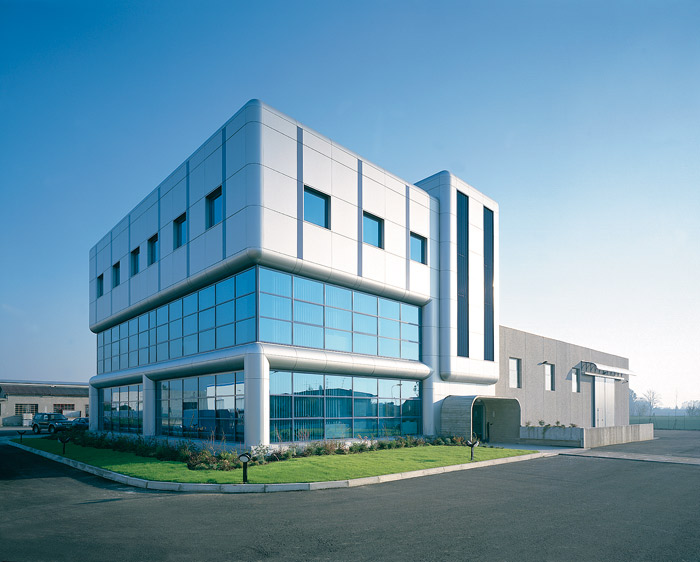

Prefabbricato in Segrate (MI)
